Key		Desc
<CTRL> + R		Loop cut
i		Inset
e		Extrude

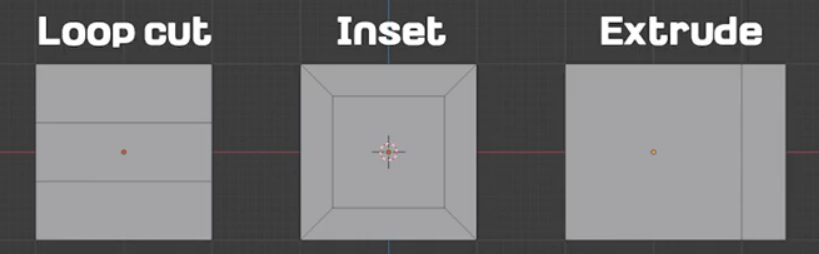

김렌더님의 영상에서 발췌했습니다. Edit mode의 L-I-E를 가장 잘 설명할 수 있는 그림인거 같아서 사용했습니다.

1. Loop Cut

- model에 detail을 추가하기 좋은 방법 입니다. Object 표면에 line이 그려지고, 편집의 기준이 변경됩니다.

- <CTRL> + R key를 누르면 노란색 line이 그려집니다.

- Scroll 을 하거나 숫자를 입력하면 loop의 갯수를 조절할 수 있습니다.

- Mouse left click 이나 Enter key를 누르면 cut이 고정됩니다.

위와 같은 변형이 가능해 지도록 model 표면을 자르는 작업입니다.

2. Inset

- Ojbect의 face를 선택합니다.

- i key를 누르면, 선택한 face의 안쪽으로 scale된 도형모양이 만들어 집니다.

- mouse 를 scroll하거나 수치를 입력하면, 원하는 size로 scale 할 수 있습니다.

3. Extrude

- e key를 누르면, 선택된 face를 돌출 시키거나 함몰 시킬수 있습니다.

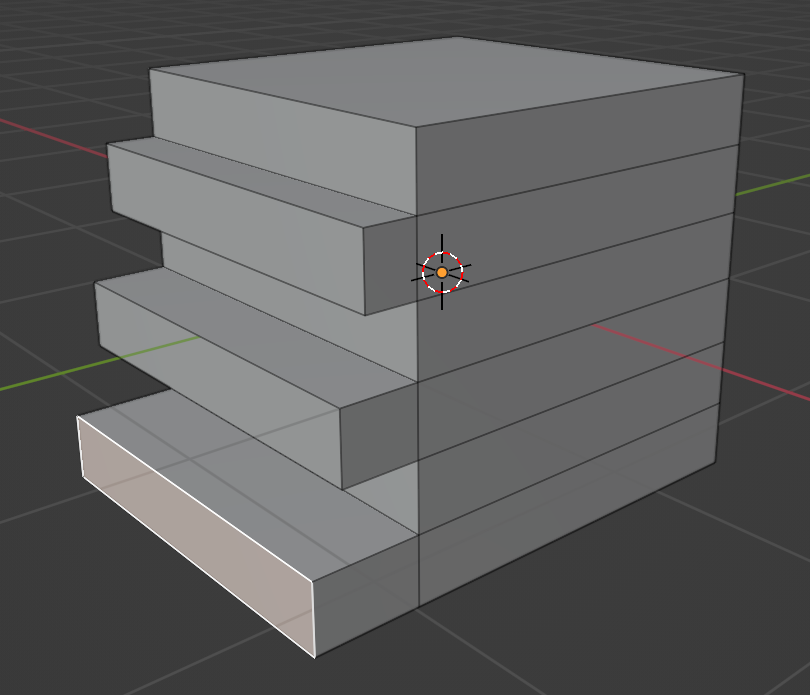

- #1 예제에서 돌출된 영역이 extrude를 사용하여 돌출시킨 경우 입니다.

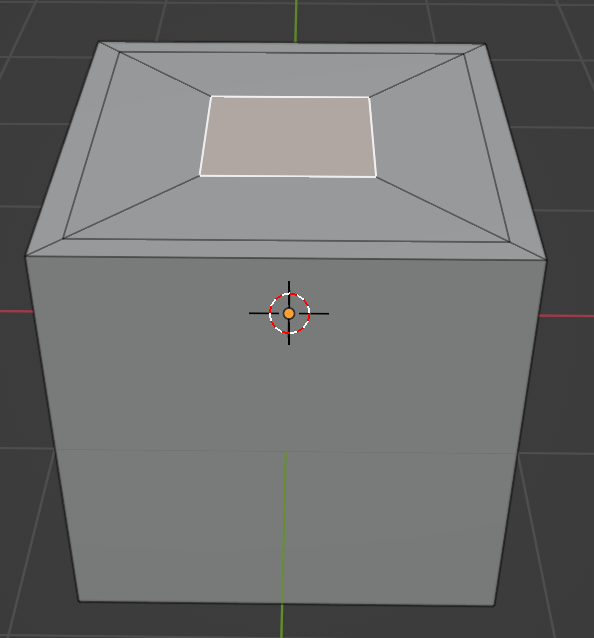

- #2 예제에서는 중앙 사각형 영역을 'g'로 이동을 한 경우이고, extrude를 사용하여 함몰 시키면 다음과 같은 그림이 됩니다.

김랜더님 4강 강좌

3차원 모형의 점(vertex), 선(edge), 면(face)를 선택하여 수정할 수 있는 mode 입니다.

기본적인 조작법은 Object mode에서 사용한 G-S-R을 그대로 사용 가능합니다.

추가로 정확한 위치나 scale, 각도를 입력하고 싶으면, 기능(G, S, R) -> 축(x, y, z) -> 숫자(value) 를 입력하면 됩니다.

ex) x 방향으로 1만큼 이동

g -> x -> 1

ex) y 축으로 45도 만큼 rotate

r -> y -> 45

김랜더님 3강 강좌

3차원 기본 모형을 만들수 있는 mode 입니다.

g, s, r key를 누르면, 축에 상관없이 각 기능이 적용됩니다.

각 기능은 mouse 이동에 따라 적용이 되는데,

mouse를 원하는 축방향으로 이동을 시키다가 가운데 button을 누르거나,

기능 적용 후 원하는 축을 선택하면 (x, y, z),

특정 축에 대해서만 기능이 적용됩니다.

각 key 동작 중에 <ESC>를 누르면 원래 형태로 복원 됩니다.

김렌더님 2강 강좌

Key : ` (Backtick)

(참고로 제가 사용하는 환경은 windows 10 입니다.)

원하는 view 화면을 고를 수 있습니다.

나머지 숫자 key는 user perspective 라고 하는데, 정확한 정의를 몰라서 사용 안합니다.

김렌더님 1강 강좌

3D printer를 사용하기 위해 3D modeling tool을 찾아 헤매던중 blender란 tool을 알게 되었습니다.

무료 SW 이면서 제가 원하는 기본 기능은 다 있길래 냅다 설치하고 이리저리 굴려 보는데,

생각처럼 원하는 모양을 만들기가 쉽지 않더군요.

예전에 3DS MAX를 잠깐 끄적거린적이 있는데, tool이 바뀌니까 아예 시작하기도 어려웠어요.

인터넷을 강의를 찾아보다가 알게된 유튜브 채널인데, 정말 가려운 곳을 박박 긁어주는 느낌이었습니다.

저는 4강 하나만으로도 3d printing을 위한 간단한 조작법은 쉽게 익힐 수 있었습니다.

나중에 까먹지 않기 위해 간단한 사용법을 단축키 위주로 정리 하려고 합니다.
